INSTRUMENTÀRIUM
Disseny i construcció d'instruments amb vocació de ser tocats.
Teclat
Aquest instrument és un piano simplificat. Té 4 octaves i 2 ressonadors (una planxa i un tub) per compensar la falta de volum al només tenir una corda per tecla.
Els martells són molt simplificats, no tenen apagador i res per frenar el rebot del martell. Podria recordar un clavicèmbal en quant a les possibilitats interpretatives.
En un extrem de la corda hi ha un pont que connecta una planxa de xapa galvanitzada reciclada . A l'altre extrem hi ha un tub a manera de caixa de ressonància, com en una arpa, que acaba amb forma cònica pels dos extrems.
S'hi poden afegir rodes i treure les trompetes dels extrems per facilitar-ne el transport.
Les tecles són de plàstic reciclades d'un teclat midi vell. És la única part que no he costruït de tots els instruments.

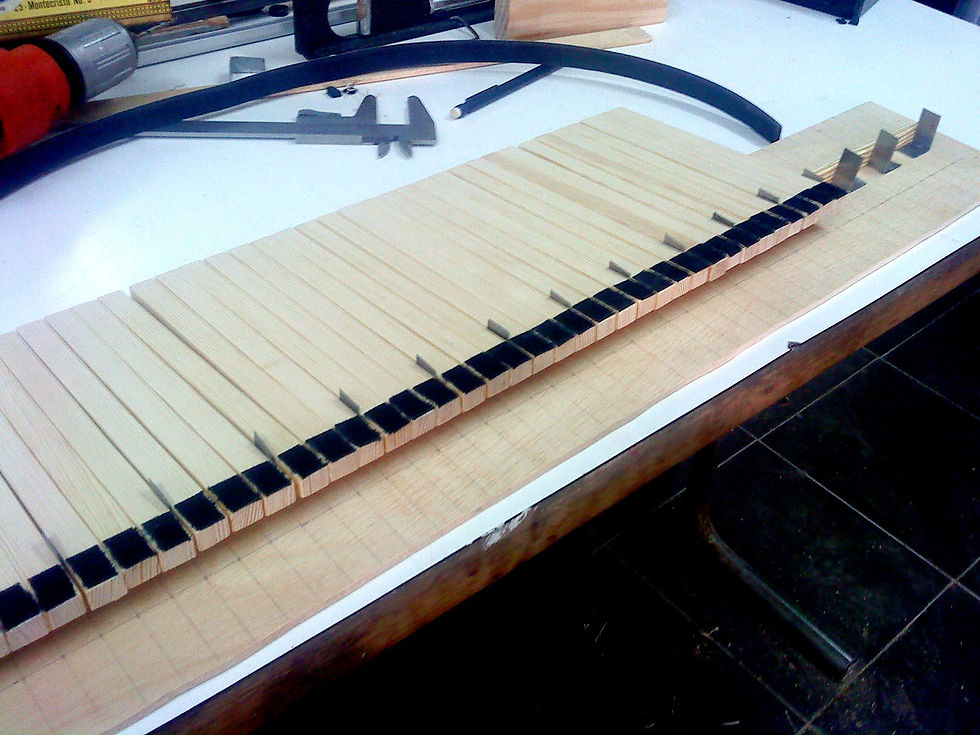

Les palanques que transmeten el moviment de la tecla al martell, amb una tela negra a l'extrem per apagar el soroll.
La part posterior del teclat de plàstic i que activa les palanques.
Les dues parts en funcionament.
La tecla empeny una fusta que activa la palanca, amb la tela al mig per evitar el soroll.
Es posa un contrapès a un extrem de la palanca de fusta per alleugerir el mecanisme i donar-li un bon tacte i sensibilitat al teclat.
Les cordes són d'acer i són totes igual de llargues.
El pont limita la llargada de vibració de cada corda a una distància que s'ha calculat per a cada nota. La part restant de la corda s'ensordeix amb un apagador.
L'arpa que aguanta les cordes és de ferro i també serveix d'estructura per tot el piano. A ella van collades les fustes laterals.
A l'extrem superior la corda s'introdueix dins del tub i torna a sortir per uns orificis. Un altre pont en transmet la vibració.
La corda en sortir del tub va subjecte a l'arpa de nou.
Part posterior.
Per afinar les cordes hi ha cargols a la part inferior. Aquest sistema li dóna força estabilitat a l'afinació. S'ha d'ajustar lleugerament molt de tant en tant.
Els cons que hi ha als extrems dels tubs són de xapa reciclada i les dues corbes reciclades d'estufa de llenya.
La tensió de les cordes és molt alta i vaig haver de reforçar l'estructura en dos ocasions.
Els martells i el seu suport es col·loquen a l'estructura.
La inclinació i la distància del martell i la corda són importants per ajustar la força que s'ha de fer des del teclat.
S'ha de calibrar tot el mecanisme per evitar fregaments i desviacions.
